NORD Drivesystems
PROFINET Box: rozhraní pro distribuované měniče i měniče v rozváděči
Společnost NORD Drivesystems představuje jednotky PROFINET Box, určené pro začlenění měničů frekvence do prostředí komunikačních systémů založených na Profinetu. V druhém čtvrtletí roku 2011 společnost uvede na trh novou modulární jednotku pro měniče SK 500E instalované v rozváděči a ve čtvrtém čtvrtletí bude následovat verze pro měniče instalované v distribuované architektuře v provozu.
Nejnovější jednotky PROFINET Box od společnosti NORD umožňují cenově výhodně připojit velké množství měničů na jeden segment sběrnice, bez potřeby instalace opakovačů nebo dodatečných rozhraní master. Podporován je přenos dat v reálném čase a jednotky plní funkce vestavěného ethernetového přepínače (switch), webového serveru a zobrazovače stavu sběrnice Profinet. K dispozici je i varianta s podporou komunikace optickým kabelem.
Jednotky PROFINET Box mohou být instalovány přímo na rozhraní měniče nebo, pomocí sady k montáži na stěnu, která se dodává jako volitelné příslušenství, odděleně od něj. Kabel sběrnice Profinet je k modulu připojen prostřednictvím konektoru RJ45. U modulů určených pro instalaci v provozu je možné jako variantu zvolit připojení pomocí kulatého konektoru M12. Moduly určené pro instalaci v provozu mají navíc osm integrovaných vstupů 24 V a dva výstupy 24 V. Vzhledem k tomu, že modul může plnit také funkcí komunikační brány (gateway), lze pomocí jednoho modulu adresovat až čtyři měniče. Rozhraní RS-232/485 umožňuje modul připojit k počítači nebo manuální programovací jednotce SK PAR. Prostřednictvím této jednotky nebo PC s programem NORDCON lze místně kontrolovat a měnit parametry modulu i připojených měničů. Moduly pro instalaci v provozu mají standardně krytí IP55, na objednávku IP66.
Obrázky:
Jednotky PROFINET Box mohou být instalovány přímo na rozhraní měniče nebo, pomocí sady k montáži na stěnu, která se dodává jako volitelné příslušenství, odděleně od něj. Kabel sběrnice Profinet je k modulu připojen prostřednictvím konektoru RJ45. U modulů určených pro instalaci v provozu je možné jako variantu zvolit připojení pomocí kulatého konektoru M12. Moduly určené pro instalaci v provozu mají navíc osm integrovaných vstupů 24 V a dva výstupy 24 V. Vzhledem k tomu, že modul může plnit také funkcí komunikační brány (gateway), lze pomocí jednoho modulu adresovat až čtyři měniče. Rozhraní RS-232/485 umožňuje modul připojit k počítači nebo manuální programovací jednotce SK PAR. Prostřednictvím této jednotky nebo PC s programem NORDCON lze místně kontrolovat a měnit parametry modulu i připojených měničů. Moduly pro instalaci v provozu mají standardně krytí IP55, na objednávku IP66.
Obrázky:
PROFINET1.jpeg: jednotka rozhraní měničů PROFINET Box pro měniče frekvence NORD

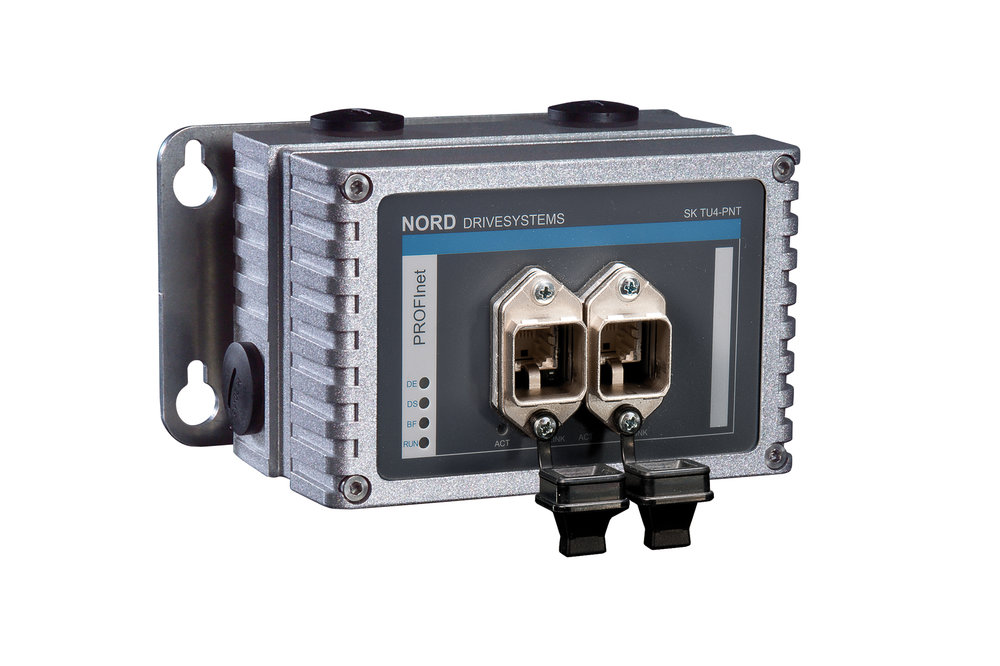

PROFINET2.jpeg: verze PROFINET Box určená pro decentralizovanou architekturu a instalaci v provozu
